Светодизайн это не просто расстановка светильников, а целостная система проектирования световой среды, где каждый параметр подчинен единой художественной и функциональной задаче. Проектирование освещения базируется на трех фундаментальных аспектах: эстетическом восприятии, эргономике и энергоэффективности https://arh-svet.ru/.
Первый аспект определяет, как свет формирует визуальный образ объекта, второй насколько комфортно человек воспринимает пространство, третий насколько рационально расходуются ресурсы.
Основателем профессионального светодизайна считается американский архитектор Ричард Келли, который в середине XX века сформулировал три базовых типа световых эффектов. Его подход разделял освещение на "свет, чтобы видеть", "свет, чтобы смотреть" и "свет для создания атмосферы".
Эта методология легла в основу современной школы архитектурного освещения, которая развивалась от количественного подхода, ориентированного на нормируемые показатели, к качественному проектированию, учитывающему восприятие человека.
Современный архитектурный свет невозможно представить без точных технических параметров. Световой поток, цветовая температура, индекс цветопередачи эти характеристики определяют, каким именно будет свет и как он будет взаимодействовать с архитектурной формой. Понимание этих параметров необходимо каждому, кто занимается проектированием освещения, будь то архитектор, дизайнер или инженер-светотехник.
Архитектурная подсветка решает две группы задач. Функциональное направление обеспечивает комфортность пребывания человека в среде, безопасность перемещения и видимость объектов. Художественное направление формирует эмоциональное восприятие, подчеркивает архитектурные достоинства и создает запоминающийся ночной образ объекта. Гармония между дневным и ночным обликом здания достигается именно через продуманный светодизайн.
Световой поток и люмен. Количественная основа освещения
Световой поток это фундаментальную характеристику любого источника света. Это общее количество энергии, излучаемое источником света за единицу времени в видимой области спектра. Единица измерения светового потока называется люмен (лм). Все остальные светотехнические характеристики сила света, яркость, освещенность опираются на базовое значение светового потока источника.
Люмен как единица измерения был введен для оценки зрительного восприятия света. Один люмен соответствует световому потоку, испускаемому точечным источником света силой в одну канделу внутри телесного угла, равного одному стерадиану. Такое определение связывает физические характеристики излучения с особенностями человеческого зрения. Для оценки возможности применения того или иного источника света следует прежде всего оценивать его световой поток, а не потребляемую мощность.
Светоотдача является производной характеристикой, показывающей эффективность источника света. Она измеряется в люменах на ватт (лм/Вт) и определяет, какое количество света излучается на каждый ватт потребленной электрической энергии. Современные светодиодные источники достигают светоотдачи свыше 150 лм/Вт, что делает их безальтернативным выбором для архитектурного освещения с точки зрения энергоэффективности.
При проектировании архитектурного освещения световой поток каждого светильника должен быть рассчитан исходя из целей конкретного проекта. Для заливающего освещения фасада требуются источники с высоким световым потоком, тогда как для акцентной подсветки отдельных деталей достаточно умеренных значений. Превышение необходимого светового потока ведет к пересвету поверхностей и неоправданному расходу электроэнергии.
Недостаток светового потока делает освещение неэффективным и не позволяет решить поставленные задачи.
Световой поток линейных светодиодных светильников для архитектурного освещения может варьироваться в широких пределах. Например, модели семейства Барокко имеют световой поток от 570 до 5520 лм в зависимости от типоразмера и мощности. Такой диапазон позволяет подбирать оборудование для объектов различного масштаба от компактных архитектурных элементов до протяженных фасадов.
Цветовая температура. Тональность белого света
Цветовая температура характеризует тональную окраску белого света и измеряется в градусах Кельвина (К). Этот параметр определяет, воспринимается ли свет как теплый, нейтральный или холодный. Источники с цветовой температурой 2700–3000 К имеют теплую тональность с преобладанием желтых составляющих. Свет с температурой 4000–4500 К не имеет выраженного тона и считается нейтральным. Значения от 6000 К и выше указывают на высокую долю синего света в спектре такой свет называется дневным.
Выбор цветовой температуры для архитектурного освещения определяется характером объекта и желаемым эмоциональным воздействием. Теплый свет (2700–3200 К) традиционно используется для подсветки исторических зданий, памятников архитектуры и жилых интерьеров. Он создает ощущение уюта, близости и тепла, подчеркивает фактуру натуральных материалов камня, дерева, кирпича.
Нейтральный белый свет (3500–4500 К) применяется для освещения современных общественных пространств, офисных зданий и торговых центров, где важна естественность цветопередачи и комфорт для длительного пребывания.
Холодный белый свет (5000–6500 К) ассоциируется с технологичностью, динамикой и современностью. Он уместен для подсветки деловых центров, транспортных объектов и сооружений, где требуется создать ощущение бодрости и активности. Сверхтеплый белый свет (1700–2700 К) используется для создания камерных, интимных пространств, например, в ресторанах или зонах отдыха.
Цветовая температура оказывает непосредственное влияние на восприятие архитектурных материалов. Один и тот же фасад при освещении теплым и холодным светом будет выглядеть совершенно по-разному. Теплый свет подчеркивает текстуру и глубину поверхностей, холодный делает их более плоскими, но одновременно более четкими и графичными. Профессиональный светодизайн учитывает это взаимодействие света и материала на этапе разработки концепции.
| Диапазон, К | Тип света | Спектральная особенность | Типичное применение | Восприятие |
|---|---|---|---|---|
| 1700–2700 | Сверхтеплый белый | Преобладание желто-оранжевых составляющих | Рестораны, зоны отдыха, камерные пространства | Интимность, близость |
| 2700–3200 | Теплый белый | Выраженная желтая составляющая | Исторические здания, памятники, жилые интерьеры | Уют, тепло |
| 3500–4500 | Нейтральный белый | Отсутствие выраженного тона | Общественные пространства, офисы, торговые центры | Комфорт, естественность |
| 5000–6500 | Холодный белый | Высокая доля синего света | Деловые центры, транспортные объекты | Технологичность, динамика |
| 6000 и выше | Дневной | Максимальная доля синих составляющих | Объекты, требующие активности восприятия | Бодрость, современность |
Индекс цветопередачи! Достоверность цветов
Индекс цветопередачи обозначается акронимом Ra и характеризует, насколько близким к эталонным будут цвета объектов при освещении их данным источником света. Индекс принимает значения от 1 до 100, где максимальное значение Ra = 100 соответствует идеальной цветопередаче, аналогичной естественному солнечному свету.
Для архитектурного освещения этот параметр имеет критическое значение, поскольку от него зависит, насколько достоверно будут восприниматься цветовые решения фасадов, интерьеров и декоративных элементов.
Источники света с индексом цветопередачи Ra > 80 считаются качественными и подходят для большинства задач архитектурного освещения. Светодиодные светильники ведущих производителей обеспечивают Ra > 80 за счет использования многокомпонентных люминофоров. Для объектов, где точность цветопередачи критична музеев, выставочных пространств, ювелирных магазинов требуются источники с Ra > 90 и выше.
Низкий индекс цветопередачи приводит к искажению цветов: красные оттенки могут становиться коричневыми, зеленые серыми, синие фиолетовыми. В архитектурном освещении это недопустимо, поскольку искажает авторский замысел архитектора и создает визуальный дискомфорт. Особенно важно учитывать индекс цветопередачи при подсветке полихромных объектов, где присутствует несколько цветов одновременно.
Современные полноцветные светильники, такие как модели с RGBW-кристаллами, обеспечивают индекс цветопередачи CRI80 при работе в белом режиме. Комбинирование RGB-кристаллов с отдельными белыми диодами позволяет получать как насыщенные динамические цвета, так и качественный белый свет высокой точности. Это делает такие светильники универсальным инструментом для создания сложных световых сценариев.
Акцентное освещение. Фокусировка внимания
Акцентное освещение это направленный свет, интегрированный в структуру фасада и подчеркивающий характерные архитектурные элементы и детали. Главная задача такого освещения привлечение внимания к определенному объекту или фрагменту архитектурной композиции. Акцентное освещение делится на несколько типов: локальная подсветка, скрытая подсветка, контурное освещение и комбинированные решения.
Прием акцентного освещения основан на использовании прожекторов небольшой и средней мощности с углом раскрытия от 8 до 30 градусов. Такие приборы позволяют точно навести световой пучок на конкретный элемент: колонну, пилястру, карниз, скульптурную группу. Акцентное освещение используется как на объектах классической архитектуры, так и на современных зданиях, памятниках и монументах.
Контраст между акцентным светом и окружающим фоном создает визуальную иерархию, направляя взгляд зрителя в нужную точку. Яркость акцентируемых элементов обычно значительно превышает яркость фоновых поверхностей, что позволяет выделить главное и второстепенное в архитектурной композиции. Согласно нормативным документам, при акцентирующем освещении яркость отдельных элементов может достигать значений, существенно превышающих яркость заливающего света.
Практический совет: при проектировании акцентного освещения важно учитывать направление взгляда зрителя. Световой пучок должен быть направлен таким образом, чтобы не создавать слепящих эффектов и не искажать восприятие архитектурной формы. Использование антибликовых козырьков и точная юстировка приборов позволяют добиться чистого светового рисунка без паразитной засветки.
Заливающий свет! Целостность восприятия
Заливающее освещение это общее равномерное или неравномерное освещение всего фасада здания или его существенной части световыми приборами. Этот прием обеспечивает целостное восприятие объекта в темное время суток, подчеркивая его монументальность и значимость. Из-за большой яркости светового луча на всей площади фасада образуется масштабная световая сцена, которая определяет приоритет архитектурного объекта в пространстве.
Для заливающего освещения используются прожекторы большой мощности с углом раскрытия от 30 до 90 градусов. Приборы выносятся на определенное расстояние от здания и устанавливаются на специальные опоры, что позволяет равномерно распределить световой поток по всей освещаемой поверхности. Такой подход часто применяется для освещения крупных административных и общественных зданий, групп объектов, а также памятников и скульптур.
Распределение света по фасаду при заливающем освещении рекомендуется выполнять с некоторым градиентом яркости по вертикали или горизонтали. Это позволяет избежать монотонности и создать более выразительную световую картину. Например, плавное уменьшение яркости от основания здания к его вершине подчеркивает устремленность вверх, а усиление света на определенных ярусах выделяет архитектурные пояса и членения.
Светодиодные линейные светильники для заливающего освещения фасадов обеспечивают высокую равномерность светового потока и позволяют создавать скользящее освещение эффект, при котором световой пучок мягко перераспределяется по поверхности, подчеркивая ее рельеф и текстуру. Такие приборы адаптированы для использования в BIM-проектировании, что упрощает интеграцию осветительного оборудования в архитектурную модель здания.
Световой сценарий- программирование впечатлений
Световой сценарий это программу раскрытия архитектурного объекта во времени. Это не просто набор статичных состояний освещения, а целенаправленное программирование впечатлений зрителя через изменение интенсивности, цвета и направления света. Сценарный подход к проектированию светопространств позволяет создавать динамичные световые композиции, которые развиваются по заданному драматургическому закону.
В современных проектах архитектурного освещения количество сценариев может достигать десятков. Для крупных объектов разрабатываются динамические сценарии с интеграцией звукового сопровождения, где свет и звук работают в единой системе. Управление осуществляется через DMX-контроллеры, позволяющие менять цвет и интенсивность освещения фасадов в реальном времени.
Световой сценарий может быть привязан к времени суток, дню недели, сезону или событию. Например, в будние дни освещение работает в дежурном режиме с минимальной интенсивностью, в выходные включается праздничная программа. Для медиафасадов создаются полноценные видеопрограммы, где каждый светильник выступает как пиксель единого светового полотна. Светильники с пикселизацией 8 пикселей на метр позволяют создавать бегущие огни, динамические эффекты и сложные световые сценарии.
Практический совет: при разработке световых сценариев важно предусматривать возможность ручного управления и аварийных режимов. Сценарий должен быть гибким, чтобы оператор мог быстро адаптировать освещение под изменившиеся условия без полной перенастройки системы.
Диммирование? Управление интенсивностью света
Диммирование это процесс плавного регулирования светового потока источника света. Это один из ключевых инструментов светодизайна, позволяющий адаптировать освещение к различным условиям эксплуатации и создавать динамические световые сценарии. Диммирование по световому потоку тесно связано с управлением коррелированной цветовой температурой, что позволяет не только менять яркость, но и плавно переходить от теплого света к холодному и обратно.
Современные системы диммирования обеспечивают плавное регулирование в диапазоне от 0,1% до 100% номинального светового потока. Для архитектурного освещения это означает возможность создания тонких градаций яркости, которые воспринимаются глазом как естественные изменения освещенности. Диммирование используется для создания вечерних, ночных и предрассветных сценариев, а также для экономии электроэнергии в периоды низкой активности.
Оптимизация систем диммирования требует учета множества факторов. Исследования показывают, что финальный дизайн не всегда достигает минимальных уровней диммирования, необходимых для оптимальной экономии энергии, поскольку должен также учитывать эстетические предпочтения и визуальную привлекательность пространства. Баланс между энергоэффективностью и художественной выразительностью одна из ключевых задач светодизайнера.
Для недиммируемых светильников оптимизация involves ключевые параметры, такие как расстояние между светильниками, их световой поток в люменах и высота установки относительно освещаемой поверхности. В диммируемых системах эти параметры также важны, но добавляется возможность динамического управления, что расширяет диапазон достижимых световых эффектов.
Светотехнический расчет: точность проектирования
Светотехнический расчет это инженерную процедуру, позволяющую определить, как именно свет от проектируемых светильников распределится в пространстве. Расчет выполняется с использованием специализированного программного обеспечения, наиболее распространенным из которых является DIALux EVO. Эта профессиональная программа используется дизайнерами, архитекторами и инженерами для моделирования освещения, подбора светильников и создания визуализаций.
- DIALux EVO предоставляет цифровую среду для моделирования архитектуры, позиционирования светильников, использования фотометрических данных продукции и оценки того, как свет достигает заданных поверхностей.
- Программа позволяет проверить, соответствует ли проект нормативным требованиям по освещенности, и одновременно оценить визуальное качество световой среды. В версии DIALux evo 14 появилась функция Additive Light Calculation, позволяющая выполнять расчет по помещениям и эффективно обрабатывать крупные проекты.
- Светотехнический расчет включает несколько этапов. На первом этапе создается трехмерная модель объекта с учетом геометрии, материалов и коэффициентов отражения поверхностей. На втором этапе размещаются светильники в соответствии с проектной концепцией. На третьем этапе выполняется расчет светового поля и анализ полученных результатов. При необходимости производится корректировка расположения приборов и их параметров.
Для архитектурного освещения светотехнический расчет позволяет решить целый комплекс задач. Определяется необходимое количество светильников и их мощность, рассчитывается равномерность освещения фасада, проверяется отсутствие пересветов и затемненных зон, оценивается влияние освещения на соседние объекты. Без светотехнического расчета невозможно гарантировать, что проект будет соответствовать нормативным требованиям и при этом сохранит художественную выразительность.

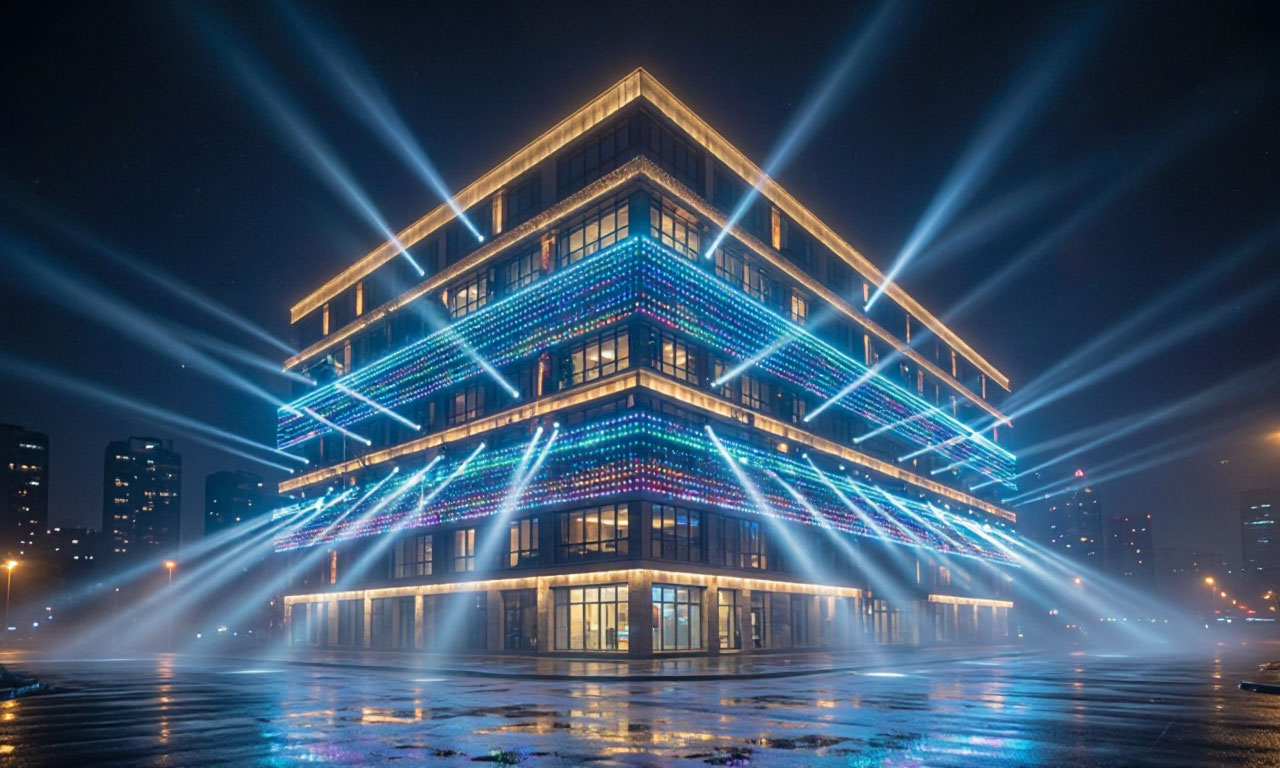

Архитектурная подсветка- формирование ночного облика
Архитектурная подсветка это систему освещения, формирующую ночной образ здания или сооружения. Одна из самых важных задач в светодизайне сохранить гармонию между дневным и ночным восприятием объекта, показать зрителю архитектурный облик здания и открыть его новые грани с помощью игры света и тени. Архитектурная подсветка не просто освещает фасад, а создает его художественную интерпретацию, выявляя тектонику, пластику и стилистические особенности.
Существует несколько основных приемов архитектурной подсветки. Заливающее освещение обеспечивает целостное восприятие объекта и подчеркивает его монументальность. Акцентное освещение выделяет отдельные элементы и детали. Контурное освещение очерчивает четко выраженные грани объема с помощью светодиодных линий. Световая графика позволяет создавать на фасаде динамичные световые сцены, способные выделить и акцентировать в пространстве города крупные значимые объекты.
Современные технологии открывают новые возможности для архитектурной подсветки. Медиафасады превращают здание в динамический экран, воспроизводящий видеоконтент. Светильники с DMX-управлением позволяют интегрировать освещение в любые фасадные системы управления. Полноцветные RGBW-светильники обеспечивают как насыщенные динамические цвета, так и качественный белый свет высокой точности.
При проектировании архитектурной подсветки важно учитывать не только эстетические, но и технические аспекты. Степень защиты от пыли и влаги (IP) определяет возможность использования светильников на открытом воздухе. Для фасадного освещения обычно требуются приборы с IP67 и выше. Антибликовые козырьки ограничивают угол излучения и убирают паразитную засветку, делая световой рисунок более чистым и выразительным.
Советы по проектированию архитектурного освещения
Проектирование архитектурного освещения начинается с анализа объекта и определения его ключевых характеристик. Необходимо изучить архитектурную стилистику здания, его историческую ценность, градостроительный контекст и функциональное назначение. На основе этого анализа формируется световая концепция, определяющая, какие элементы будут акцентироваться, какие оставаться в фоне, какова будет общая тональность освещения.
Выбор оборудования должен быть обоснован не только техническими характеристиками, но и эксплуатационными соображениями. Светодиодные светильники обладают высоким сроком службы и низким энергопотреблением, однако их первоначальная стоимость выше традиционных источников. При этом экономия на электроэнергии и обслуживании делает их выгодным решением в долгосрочной перспективе. Важно также учитывать возможность интеграции светильников в системы управления и их совместимость с BIM-моделированием.
Особое внимание следует уделять вопросам светового загрязнения и светового дискомфорта. Освещение не должно создавать слепящих эффектов, нарушать естественные биоритмы человека и негативно влиять на окружающую среду. Направление света, его интенсивность и спектральный состав должны быть такими, чтобы минимизировать негативное воздействие при сохранении художественной выразительности.
Регулярное обслуживание и модернизация систем архитектурного освещения позволяют поддерживать их работоспособность и актуальность. Светодиодные источники со временем деградируют, их световой поток снижается, а цветовая температура может смещаться. Своевременная замена вышедших из строя модулей и обновление программного обеспечения систем управления обеспечивают стабильность световой среды на протяжении всего срока эксплуатации.
